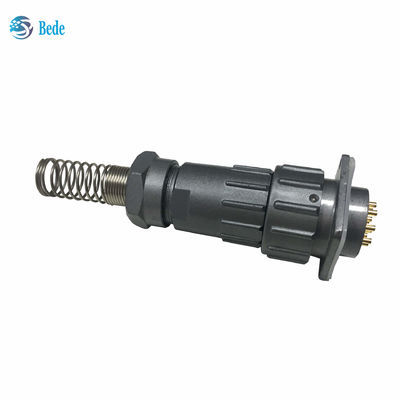

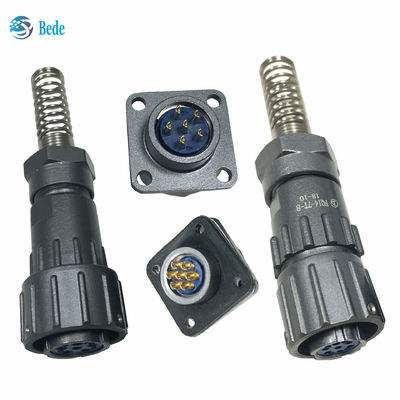

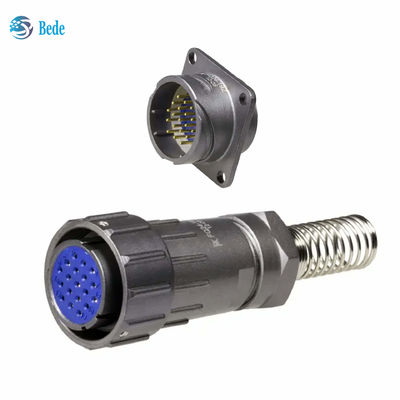

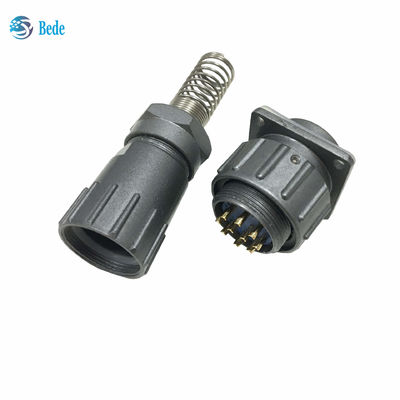

مجموعه های نر و ماده کانکتورهای رزوه دایره ای سری نظامی اتحاد جماهیر شوروی از سری FQ

تصویر بزرگ : مجموعه های نر و ماده کانکتورهای رزوه دایره ای سری نظامی اتحاد جماهیر شوروی از سری FQ

جزئیات محصول:

محل منبع:	چین
نام تجاری:	BEDE
گواهی:	CE
شماره مدل:	FQ-14/FQ-18/FQ-24/FQ-30

پرداخت:

مقدار حداقل تعداد سفارش:	100 عدد
قیمت:	قابل مذاکره
جزئیات بسته بندی:	کارتن
زمان تحویل:	5 تا 15 روز
شرایط پرداخت:	T/T، وسترن یونیون
قابلیت ارائه:	5000 عدد در روز

مخاطب

توضیحات محصول جزئیات

مواد تماس:	برنج با روکش طلا	نوع پیچ و تاب:	جوشکاری
ولتاژ مجدد:	500 ولت	دمای قابل اجرا:	-55℃ ~ +105℃
نصب و راه اندازی:	نصب سریع	مواد:	آلیاژ روی
ضد آب:	IP68	رنگ:	نقاشی سبز تیره
برجسته کردن:	کانکتور رزوه دایره ای ماده,کانکتور رزوه دایره ای نر,کانکتور رزوه دایره ای سری نظامی اتحاد جماهیر شوروی , Male Circular Thread Connector , USSR Military Series Circular Thread Connector

مجموعه های نر و ماده کانکتورهای رزوه ای دایره ای سری نظامی اتحاد جماهیر شوروی FQ

معرفی مختصر کانکتورهای FQ
کانکتورهای الکتریکی دایره ای ضد آب سری FQ با استاندارد DZ4Q/RE008-84 مطابقت دارند و از نوع قفس سنجابی با قابلیت اطمینان بالا، ساختار پیشرفته و قابلیت اطمینان بالا استفاده می کنند.
محصولات با مقاومت تماسی کم، ضد لرزش، ضد ضربه، آب بندی قوی، اتصال سریع صندلی دوشاخه و غیره، ساده برای استفاده، آسان برای کار، به طور گسترده در انواع تجهیزات الکترونیکی بین اتصال الکتریکی استفاده می شود.

مجموعه های نر و ماده کانکتورهای رزوه دایره ای سری نظامی اتحاد جماهیر شوروی از سری FQ 0

نام قطعات	مواد
پین های تماس	برنج با روکش طلا
پوسته	آلیاژ روی با رنگ آمیزی
قفس سیم	فولاد ضد زنگ فنری
مواد آب بندی	لاستیک سیلیکونی

توزیع پین و جریان نامی

FQ 14 کانکتورهای سری FQ 14 در 2 تا 9 پین موجود هستند

مجموعه های نر و ماده کانکتورهای رزوه دایره ای سری نظامی اتحاد جماهیر شوروی از سری FQ 1

کانکتورهای سری FQ 18 در 2 تا 7 پین و 12 پین موجود هستند

مجموعه های نر و ماده کانکتورهای رزوه دایره ای سری نظامی اتحاد جماهیر شوروی از سری FQ 2

کانکتورهای سری FQ 24 در 4، 5، 6، 8، 10، 19 و 26 پین موجود هستند

مجموعه های نر و ماده کانکتورهای رزوه دایره ای سری نظامی اتحاد جماهیر شوروی از سری FQ 3

کانکتورهای سری FQ 30 در 9، 14، 32، 42 و 55 پین موجود هستند

مجموعه های نر و ماده کانکتورهای رزوه دایره ای سری نظامی اتحاد جماهیر شوروی از سری FQ 4

دوشاخه و سوکت سری FQ و اندازه

1. دوشاخه فنری سیم مستقیم

مجموعه های نر و ماده کانکتورهای رزوه دایره ای سری نظامی اتحاد جماهیر شوروی از سری FQ 5

نوع	ΦD1/mm	L1/mm	Φd غلاف آب بندی کابل/mm
FQ14	21	47/50	Φ5، 6، 7، 8
FQ18	27	53	Φ 6، 8، 9، 10
FQ24	33	61	Φ 6، 10، 12، 14
FQ30	39.5	68	Φ 14، 16، 18

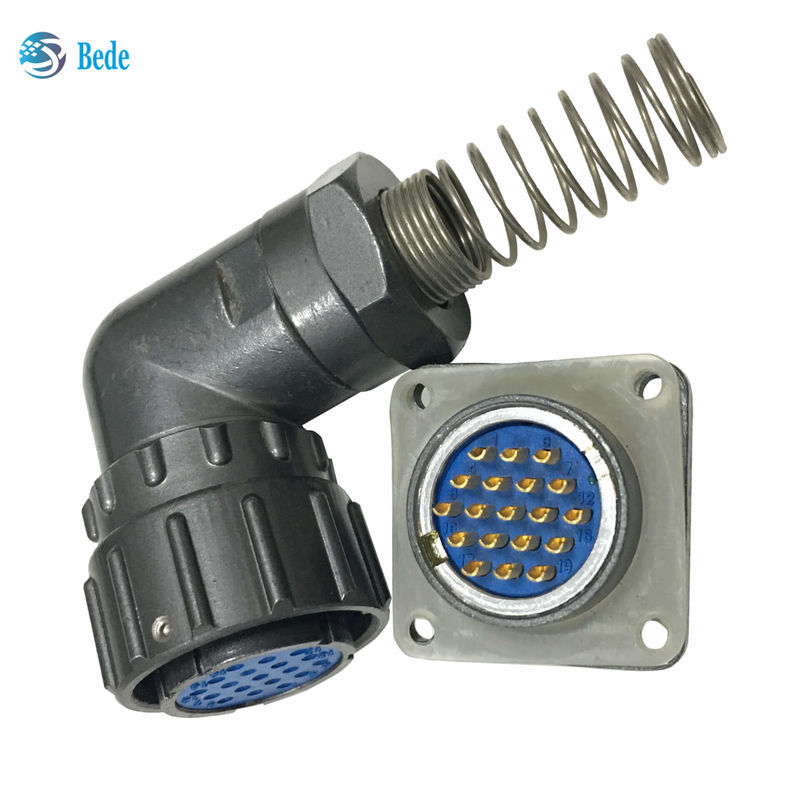

2. دوشاخه فنری سیم زاویه راست

مجموعه های نر و ماده کانکتورهای رزوه دایره ای سری نظامی اتحاد جماهیر شوروی از سری FQ 6

نوع	ΦD1/mm	L2/mm	L3/mm	Φd غلاف آب بندی کابل/mm
FQ14	21	38.3	37	Φ 6، 7، 8
FQ18	27	43.8	38	Φ 6، 8، 9، 10
FQ24	33	55.8	45	Φ 6، 10، 12، 14
FQ30	39.5	57.8	50	Φ 14، 16، 18

3. فلنج مربع گیرنده

مجموعه های نر و ماده کانکتورهای رزوه دایره ای سری نظامی اتحاد جماهیر شوروی از سری FQ 7

نوع	a/mm	b/mm	ΦD2/mm
FQ14	17±0.2	24	14
FQ18	20±0.2	27	18
FQ24	26±0.2	33	24
FQ30	31±0.2	38	30

4. گیرنده کابل با فلنج مربع

مجموعه های نر و ماده کانکتورهای رزوه دایره ای سری نظامی اتحاد جماهیر شوروی از سری FQ 8

نوع	ΦD3/mm	L1/mm	Φd غلاف آب بندی کابل/mm
FQ14	19.7	47/50	Φ5، 6، 7، 8
FQ18	23.8	53	Φ 6، 8، 9، 10
FQ24	30	61	Φ 6، 10، 12، 14
FQ30	36	68	Φ 14، 16، 18

5. گیرنده دایره ای

مجموعه های نر و ماده کانکتورهای رزوه دایره ای سری نظامی اتحاد جماهیر شوروی از سری FQ 9

نوع	ΦD3/mm	M	ΦD2/mm	C/mm
FQ14	19.7	M14	14	13.2
FQ18	23.8	M18	18	17.2
FQ24	30	M24	24	23.2
FQ30	36	M30	30	29.2

ویژگی های فنی
دما: -55 درجه سانتیگراد ~ +105 درجه سانتیگراد
رطوبت نسبی: 98± 3% در 40 درجه سانتیگراد
لرزش: 10-2000HZ، 150m/s²
ضربه: 500m/s²
اتمسفر: 1 کیلو پاسکال
مقاومت: 0.1MΩ حداقل
استقامت: 500 چرخه

نحوه استعلام و خرید

لطفاً کد و مقدار را همانطور که در تصویر زیر نشان داده شده است به ما بگویید و ما بهترین قیمت و خدمات را به شما ارائه خواهیم داد.

مجموعه های نر و ماده کانکتورهای رزوه دایره ای سری نظامی اتحاد جماهیر شوروی از سری FQ 10
