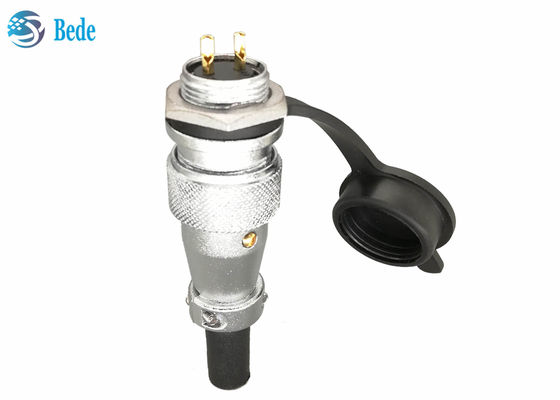

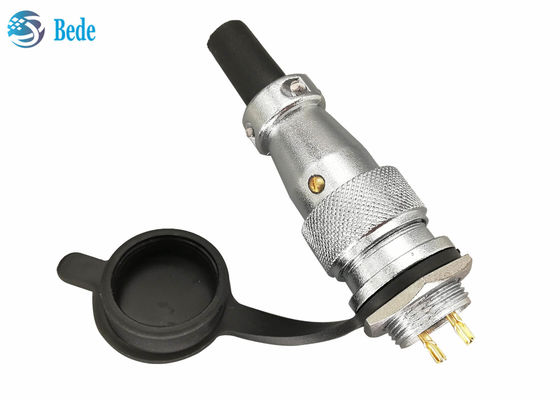

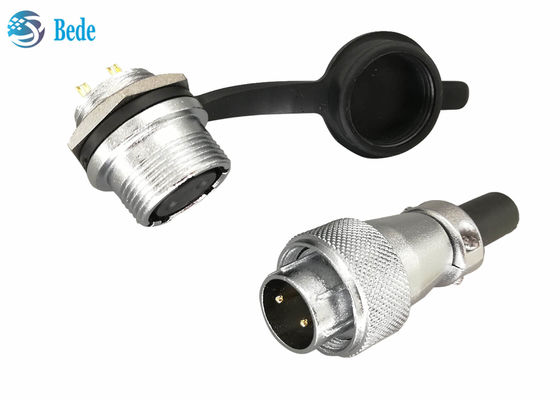

کانکتورهای دایره ای آلیاژ زنک کروم 2 3 4 پین 10A 500V با پوشش گرد و غبار

کانکتورهای پنل نصب دایره ای WS16 با 2، 3، 4 پین، 10A 500V با درپوش گرد و غبار

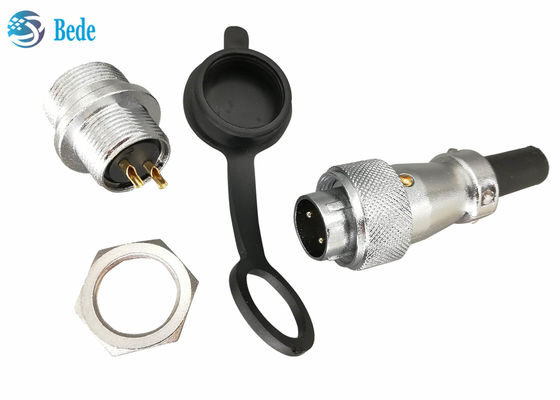

ساختار محصول

1. درپوش گرد و غبار، پلاستیک نرم PVC

2 و 3، محفظه برای کانکتور نر/ماده، آلیاژ روی با روکش کروم، مواد عایق داخلی پلاستیک PPS است

4. مهره، مواد آلیاژ روی با روکش کروم، برای ثابت کردن نر و ماده پس از اتصال استفاده می شود

5. محفظه، مواد آلیاژ روی با روکش کروم، برای ثابت کردن انتهای نر و کابل استفاده می شود

6. آستین محافظ کابل، پلاستیک نرم PVC، مناسب برای قطر کابل 6 میلی متر

7. مهره برای نصب روی پنل

8. پین های تماس، مواد برنجی با روکش طلا

اندازه محصول

انتهای سیم کشی: ΦD=21 L=44.8mm Φd max=10mm

انتهای نصب روی پنل: d=M16 D=M18 C_max= 5mm L= 9.7mm L1=26 mm L2= 22mm B= 21mm

سوراخ نصب: Φd=16mm h=15.4mm

اطلاعیه

پیش فرض ما این است که انتهای سیم کشی کانکتور نر و انتهای نصب روی پنل کانکتور ماده است، همانطور که در شکل A نشان داده شده است، اگر نوع B مورد نیاز است، لطفاً از قبل با ما تماس بگیرید

داده های الکتریکی

محصول مشابه

این صفحه در مورد WS16، WS20، WS24، WS28 است که در حال فروش هستند، این سری همچنین شامل حالت اتصال سیم، حالت فلنج مربع است، لطفاً در صورت تمایل با ما تماس بگیرید
