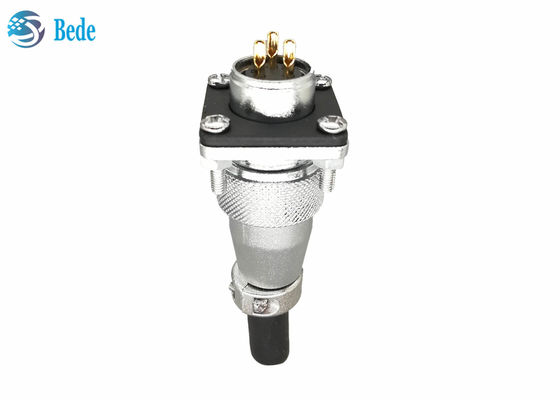

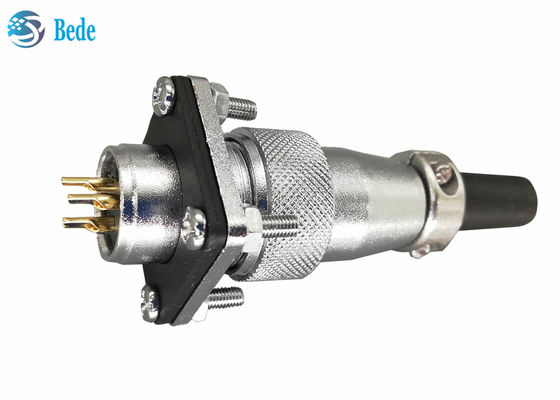

فلنج مربع و پوشش گرد WS20 اتصال دایره ای با 2 3 4 پین 500V 25A

WS20 اتصال دایره ای با فلنج مربع و پوشش گرد و غبار 2 3 4 پین 500V 25A

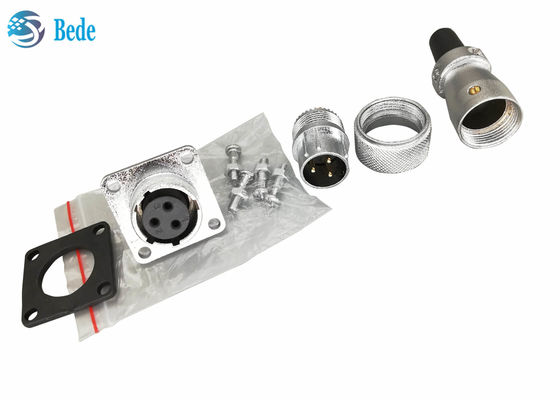

ساختار محصول

یک.پد های لاستیکی و پوشش گرد و غبار، دو مدل به عنوان در شکل زیر نشان داده شده، با یا بدون پوشش گرد و غبار به عنوان مورد نیاز

2. محفظه برای پایان نصب پنل، آلیاژ روی با کروم

3. محفظه برای سیم کشی پایان، آلیاژ روی با کروم

4مغز، آلیاژ زنک، کروم شده، برای اتصال نر و ماده بعد از اتصال

5پیچ ها و مغز ها از فولاد ضد زنگ برای نصب پنل

6. محفظه برای سیم، آلیاژ روی با کروم

7پوشش محافظ کابل، مواد لاستیکی،

8عایق، پلاستیک مهندسی PPS

9.دسته های تماس، مواد مس بر روی طلا

جزئیات سریع

• پین: 2 3 4
• دمای مورد استفاده:-40°C ~ +75°C
• سیم مورد استفاده: 11AWG
• زمان وصل و جدا کردن: ≥500
• تحویل پیش فرض مدل A در تصویر زیر است، اگر مدل B مورد نیاز است، لطفا با ما تماس بگیرید

اندازه محصول

پایان سیم کشی: ΦD=25.8mm L=49.5mm Φd_حداکثر=11.6 میلی متر

پایان نصب پنل: Φd1=M20 D=M22 L=14mm L1=28mm L2=23mm

B=22mm Φd=20.5mm b=22mm Φ=3.2mm

داده های برق
