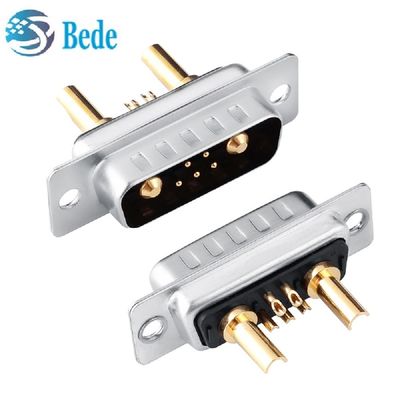

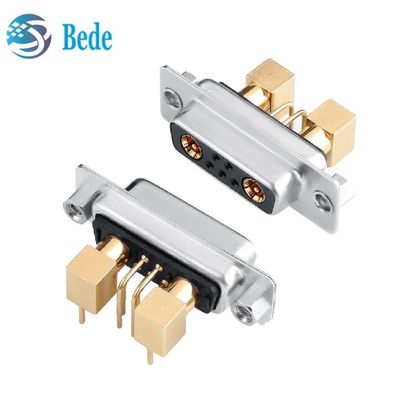

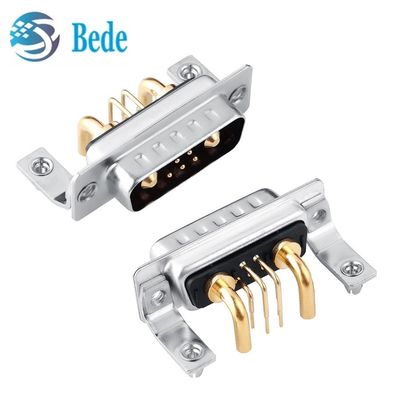

کانکتور ترکیبی D-Sub با زاویه راست/پین‌های مستقیم با جریان بالا 7W2 کواکسیال DB

کانکتور ترکیبی D-Sub کواکسیال 7W2 با پین‌های زاویه‌دار/مستقیم با جریان بالا، کانکتور DB

توضیحات

این صفحه مربوط به مجموعه‌های کانکتور D-Sub ترکیبی با زاویه راست با قدرت بالا، نر و ماده است که برای کاربردهایی که نیاز به برق و سیگنال در یک کانکتور دارند، استفاده می‌شود و به طور گسترده در زمینه‌های ارتباطات، نظامی، رباتیک، اتوماسیون و حمل و نقل استفاده می‌شود.
  کانکتور 7w2 D-Sub دارای 2 عدد کنتاکت برق و 5 عدد کنتاکت سیگنال است، کنتاکت‌های برق با رتبه‌بندی جریان بین 10 آمپر تا 40 آمپر در دسترس هستند که فقط اندازه ترمینال متفاوت است، امپدانس برای کنتاکت‌های کواکسیال 50 اهم یا 75 اهم است. تمام پین‌های کنتاکت ماشین‌کاری شده، از جنس مس فسفر، با روکش کامل طلا هستند تا عملکرد و عمر سرویس آن را تضمین کنند.

مشخصات الکتریکی

1. رتبه‌بندی کنتاکت‌های قدرت بالا: 10، 20، 30 یا 40 آمپر اختیاری است، برای جزئیات، نقاشی و جدول زیر را بررسی کنید
2. رتبه‌بندی کانکتور با کنتاکت سیگنال: 3.0 آمپر
3. ولتاژ عملیاتی: 300 ولت
4. مقاومت کنتاکت قدرت بالا: حداکثر 2.7 میلی‌اهم
5. ولتاژ مقاومت: 1000 ولت AC برای 1 دقیقه
6. مقاومت عایق: حداقل 2000 مگااهم
7. رتبه‌بندی دما: -55 درجه سانتیگراد تا +125 درجه سانتیگراد

نقاشی زیر برای کانکتورهای ترکیبی 7W2 DB با پین‌های مستقیم است،
