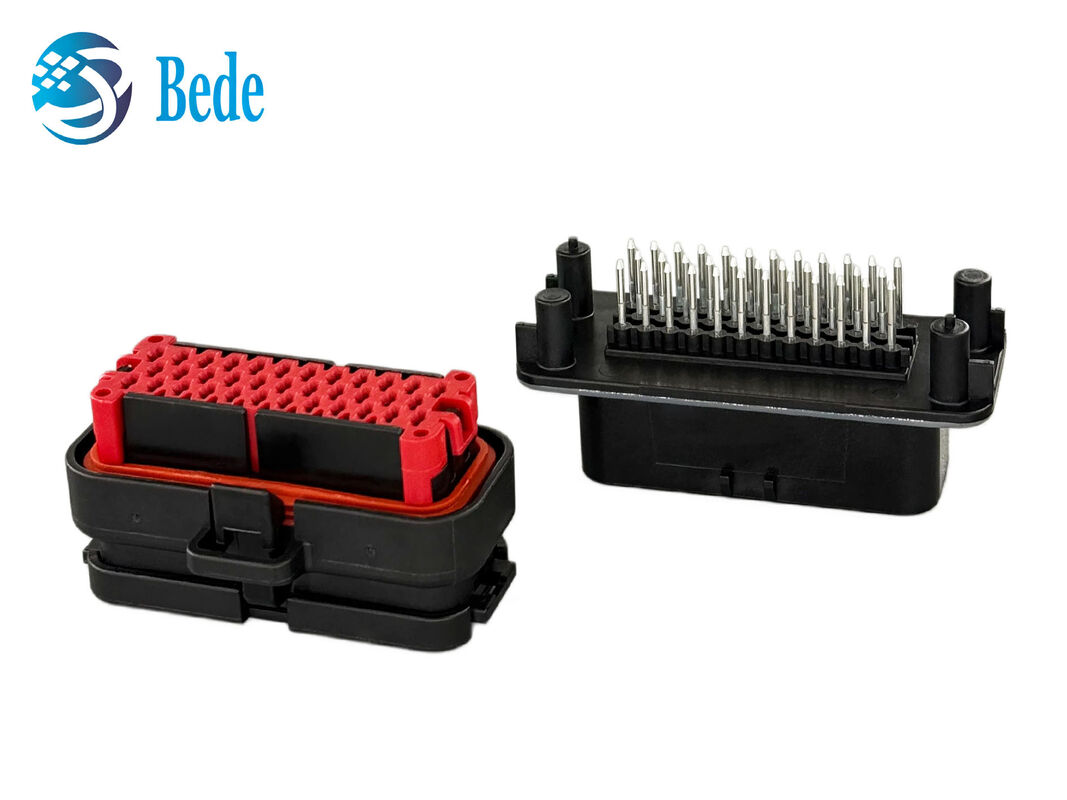

اتصال ECU خودرو AMP 35 پین عمودی سیم به صفحه

اتصال ECU خودرو AMP 35 پین عمودی سیم به صفحه
اتصال ECU خودرو AMP 35 پین عمودی سیم به صفحه اتصال ECU خودرو AMP 35 پین عمودی سیم به صفحه اتصال ECU خودرو AMP 35 پین عمودی سیم به صفحه اتصال ECU خودرو AMP 35 پین عمودی سیم به صفحه اتصال ECU خودرو AMP 35 پین عمودی سیم به صفحه

تصویر بزرگ :  اتصال ECU خودرو AMP 35 پین عمودی سیم به صفحه

جزئیات محصول:
محل منبع: چین
نام تجاری: BEDE
گواهی: RoHS
شماره مدل: 1-776231-1/1-776164-1
سند: 1-776231-1 (1).pdf
پرداخت:
مقدار حداقل تعداد سفارش: 500
قیمت: قابل مذاکره
زمان تحویل: بر اساس مقادیر
شرایط پرداخت: T/T، وسترن یونیون
قابلیت ارائه: 3000 عدد در روز
مخاطب
توضیحات محصول جزئیات
نوع نصب: پایه تخته پین: 35 پین
شماره قسمت زن: 1-776164-1 شماره قطعه مرد: 1-776231-1
مواد: مشکی PA66+GF (UL94 V-0)، آلیاژ مس (قلع/طلا اندود) محدوده دما: -40℃~+125℃
رتبه بندی ضد آب: IP67 تعداد ردیف ها: 3
برجسته کردن:

اتصال ECU اتومبیل 35 پین

,

1-776164-1 اتصال ECU خودرو

,

AMP اتصالات ECU خودرو

کانکتور عمودی سیم به برد خودرو AMP 1-776231-1 با 35 پین، گام 4 میلی‌متر، 1-776164-1

TE AMPSEAL 1-776231-1 یک مجموعه کانکتور عمودی سیم به برد با 35 موقعیت است. این کانکتور دارای کنتاکت‌های 1.3 میلی‌متری با روکش طلا 17 آمپر، گام 4 میلی‌متر، ترمینال PCB از طریق سوراخ و قابلیت آب‌بندی آماده IP است. با کارکرد در دمای -40 تا 125 درجه سانتی‌گراد و رتبه UL 94V-0، اتصالات مطمئن برق و سیگنال را فراهم می‌کند.


مشخصات محصول

قطعه

ویژگی‌ها

شماره قطعه TE

مشخصات

شماره قطعه

35 موقعیت، قطر پین 1.3، مجموعه هدر، 180 درجه، کد 1

1-776231-1

هدر عمودی PCB از طریق سوراخ

جریان نامی

تا 17 آمپر در هر کنتاکت، ناحیه اتصال با روکش طلا

-

کاربردهای مدار برق و سیگنال

سبک نصب

عمودی، ترمینال لحیم کاری از طریق سوراخ به PCB

-

اتصال سیم به برد

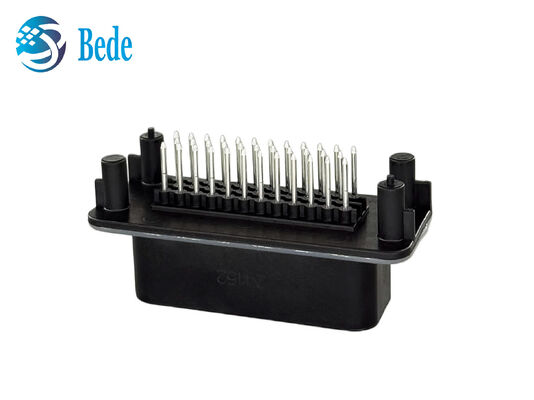

نوع هدر

کاملاً پوشیده، 35 پین عمودی، 3 ردیف، گام 4 میلی‌متر

1-776231-1

هدر نری عمودی PCB

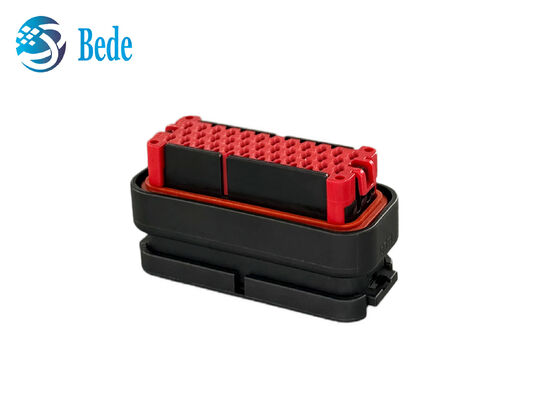

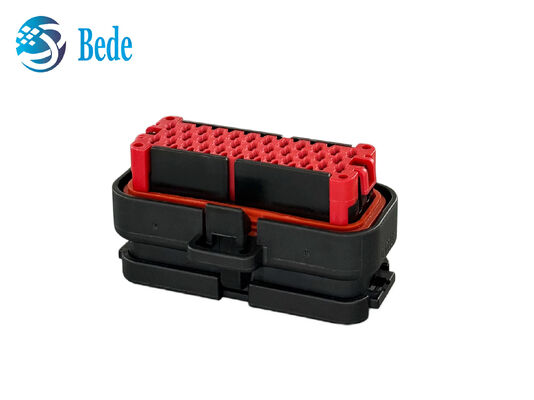

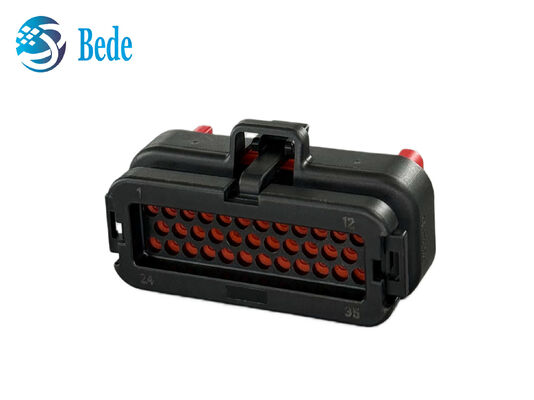

محفظه مادگی (سمت سیم)

آب‌بند سیلیکونی یکپارچه، قفل ثانویه قرمز، چفت

776164-1

کانکتور مادگی ضد آب IP67

قابلیت آب‌بندی

طراحی قابل آب‌بندی

-

مناسب برای محیط‌های آب‌بندی شده

ویژگی‌های محفظه

محفظه مشکی، کد کلید 1، رتبه اشتعال UL 94V-0

-

ساختار صنعتی مستحکم

دمای عملیاتی

-40 درجه سانتی‌گراد تا 125 درجه سانتی‌گراد

-

سازگاری با طیف وسیعی از محیط‌ها



ویژگی‌های محصول

•  عملکرد الکتریکی: پین‌های 1.3 میلی‌متری با روکش طلا با رتبه تا 17 آمپر برای انتقال مطمئن برق و سیگنال

•  نصب PCB: ترمینال لحیم کاری عمودی از طریق سوراخ با گام 4 میلی‌متر در 3 ردیف

•  دوام محیطی: طراحی قابل آب‌بندی، محدوده دمای عملیاتی -40 تا 125 درجه سانتی‌گراد

•  انطباق ایمنی: محفظه مشکی با رتبه اشتعال UL 94V-0 با کد کلید 1 برای اتصال ایمن



اتصال ECU خودرو AMP 35 پین عمودی سیم به صفحه
کاربردها

•  سیستم‌های الکتریکی خودرو که نیاز به اتصالات برق و سیگنال آب‌بندی شده دارند

•  تجهیزات کنترل صنعتی و کاربردهای سیم‌کشی PCB در محیط‌های خشن

•  ماشین‌آلات حمل و نقل و خارج از جاده با نیاز به اتصالات مقاوم در برابر لرزش

•  ماژول‌های انتقال برق و سیگنال در محیط‌های صنعتی با دمای بالا

•  دستگاه‌های الکتریکی که نیازمند حفاظت در برابر اشتعال UL 94V-0 و اتصال پایدار سیم به برد هستند



نصب و یادداشت‌ها

این کانکتور عمودی سیم به برد آب‌بندی شده دارای 35 کنتاکت با روکش طلا 17 آمپر، لحیم کاری از طریق سوراخ، هم‌ترازی دقیق، رتبه UL 94V-0 و مقاومت دمایی بالا است که برای کاربردهای برق و سیگنال مطمئن، نیاز به لحیم کاری دقیق و کلیدگذاری صحیح در حین نصب دارد.
