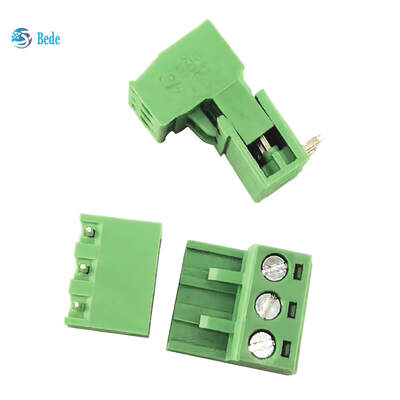

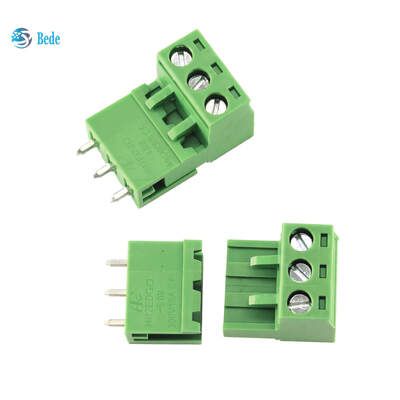

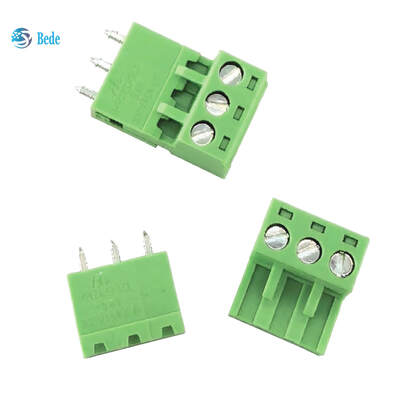

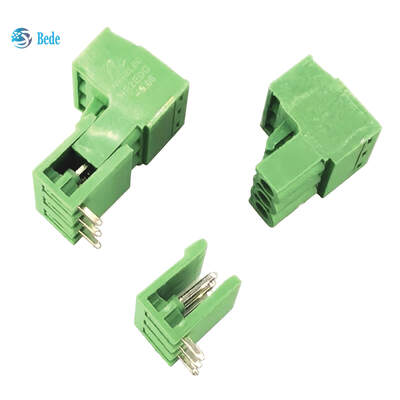

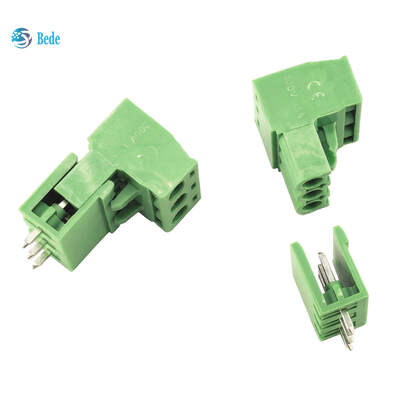

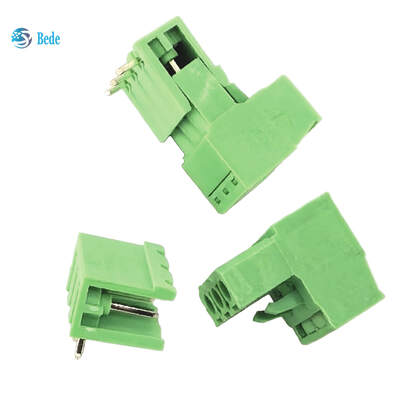

2EDGK-5.08 پی سی بی سرپوش مستقیم PCB ترمینال بلوک PCB سبز 2 ~ 24pin 320V 15A

2EDGK-5.08 پی سی بی سرپوش مستقیم PCB ترمینال بلوک PCB سبز 2 ~ 24pin 320V 15A
2EDGK-5.08 پی سی بی سرپوش مستقیم PCB ترمینال بلوک PCB سبز 2 ~ 24pin 320V 15A 2EDGK-5.08 پی سی بی سرپوش مستقیم PCB ترمینال بلوک PCB سبز 2 ~ 24pin 320V 15A 2EDGK-5.08 پی سی بی سرپوش مستقیم PCB ترمینال بلوک PCB سبز 2 ~ 24pin 320V 15A 2EDGK-5.08 پی سی بی سرپوش مستقیم PCB ترمینال بلوک PCB سبز 2 ~ 24pin 320V 15A 2EDGK-5.08 پی سی بی سرپوش مستقیم PCB ترمینال بلوک PCB سبز 2 ~ 24pin 320V 15A 2EDGK-5.08 پی سی بی سرپوش مستقیم PCB ترمینال بلوک PCB سبز 2 ~ 24pin 320V 15A 2EDGK-5.08 پی سی بی سرپوش مستقیم PCB ترمینال بلوک PCB سبز 2 ~ 24pin 320V 15A

تصویر بزرگ :  2EDGK-5.08 پی سی بی سرپوش مستقیم PCB ترمینال بلوک PCB سبز 2 ~ 24pin 320V 15A

جزئیات محصول:
محل منبع: چین
نام تجاری: BEDE
گواهی: CE,RoHS
شماره مدل: 2EDGK
پرداخت:
مقدار حداقل تعداد سفارش: 200 عدد
قیمت: neg0tiotion
جزئیات بسته بندی: کارتن
زمان تحویل: 5 ~ 8 روز
شرایط پرداخت: D/A،D/P،T/T
قابلیت ارائه: 5000 قطعه در روز
مخاطب
توضیحات محصول جزئیات
زمین: 5.08 میلی متر مسکن: PA66 UL 94-V0
تعداد قطب ها: 2 تا 24 Wiresizerange: 24-12 AWG
طول نوار: 6.0 ~ 7.0 میلی متر نوع: بلوک ترمینال
پیچ: آبکاری روی فولاد M3 در حال انجام: 15A
سیم سنج: 24-12AWG ولتاژ: 320 ولت
برجسته کردن:

2EDGK-5.08 بلوک پایانی PCB

,

صفحه اصلی PCB 320 ولت

,

بلوک پایانی سریع 2 تا 24 پین


هدر PCB پین مستقیم 2EDGK-5.08، بلوک ترمینال PCB سبز 2 تا 24 پین 320 ولت 15 آمپر

مرور کلی محصول

مدل 2EDGK-5.08 یک هدر نری PCB پین مستقیم با کاربرد گسترده است که برای سیستم‌های سیم‌کشی صنعتی مدرن قابل اتصال طراحی شده است. این هدر ترمینال از طریق سوراخ با گام 5.08 میلی‌متر که توسط شرکت Bede Mold and Plastic Products Co., Ltd تولید می‌شود، سازگاری دوگانه را ارائه می‌دهد و از مونتاژ برد به کابل استاندارد و اتصال قابل اتصال سیم به برد انعطاف‌پذیر پشتیبانی می‌کند. برخلاف کانکتورهای PCB تک منظوره موجود در بازار، مدل 2EDGK-5.08 دارای هندسه اتصال جهانی است که کاملاً با پلاگ ماده سمت سیم 2EDGR-5.08 مطابقت دارد و به کاربران امکان می‌دهد بدون تغییر ساختار تجهیزات، به طور آزادانه بین اتصال ثابت PCB و طرح‌های سیم‌کشی قابل تعویض در محل جابجا شوند.
این کانکتور که برای پایداری صنعتی طولانی مدت ساخته شده است، از بدنه عایق PA66 با شعله‌گیری بالا و پین‌های مسی با روکش قلع با خلوص بالا استفاده می‌کند. این کانکتور به طور موثر در برابر اکسیداسیون، لرزش و نوسانات دما مقاومت می‌کند و هدایت پایدار مداوم را در سیستم‌های اتوماسیون، دستگاه‌های منبع تغذیه، ابزار دقیق و کابینت‌های کنترل تضمین می‌کند. تمام واحدها کاملاً با استانداردهای بین‌المللی محیط زیست و ایمنی مطابقت دارند و برای پروژه‌های تجاری و صنعتی جهانی مناسب هستند.
2EDGK-5.08 پی سی بی سرپوش مستقیم PCB ترمینال بلوک PCB سبز 2 ~ 24pin 320V 15A

ویژگی‌های اصلی محصول

  • طراحی اتصال جهانی: ساختار پین مستقیم استاندارد با گام 5.08 میلی‌متر، کاملاً سازگار با پلاگ ماده 2EDGR-5.08، پشتیبانی از ترکیب طرح‌های سیم‌کشی متنوع
  • سناریوهای کاربرد دوگانه: برای نصب ثابت روی برد PCB و اتصال قابل تعویض در محل کار می‌کند، که انعطاف‌پذیری طراحی تجهیزات را به میزان قابل توجهی بهبود می‌بخشد
  • مواد درجه صنعتی: بدنه عایق PA66 مقاوم در برابر شعله UL94-V0، ضد پیری و ضد خرابی؛ پین‌های مسی با روکش قلع مقاومت تماس را کاهش داده و از اکسیداسیون جلوگیری می‌کنند
  • مقاومت بالا در برابر جریان و ولتاژ: رتبه پایدار 20 آمپر 320 ولت IEC، پشتیبانی از عملکرد مدار صنعتی با بار سنگین
  • سازگاری دمایی گسترده: عملکرد قابل اعتماد از -40 درجه سانتیگراد تا +105 درجه سانتیگراد، قابل استفاده برای محیط‌های کاری سخت داخلی و خارجی
  • در دسترس بودن کامل قطب‌ها: مشخصات کامل از 2P تا 24P، مطابق با نیازهای سیم‌کشی چند کاناله دستگاه‌های مختلف
  • مونتاژ و تعویض آسان: طراحی لحیم‌کاری استاندارد از طریق سوراخ، موقعیت دقیق پین، عدم نیاز به بازطراحی PCB برای تعویض

2EDGK-5.08 پی سی بی سرپوش مستقیم PCB ترمینال بلوک PCB سبز 2 ~ 24pin 320V 15A

مشخصات فنی

  • شماره مدل: 2EDGK-5.08
  • گام: 5.08 میلی‌متر
  • نوع ساختار: هدر نری PCB پین مستقیم، نصب از طریق سوراخ
  • مدل اتصال سازگار: پلاگ ماده سمت سیم 2EDGR-5.08
  • قطب‌های موجود: 2P / 3P / 4P / 5P / 6P / 8P / 10P / 12P / 16P / 24P
  • جنس بدنه: PA66، مقاوم در برابر شعله UL94-V0
  • جنس پین: آلیاژ مس با خلوص بالا با روکش قلع
  • روش سیم‌کشی: اتصال گیره پیچی (پلاگ ماده مطابق)
  • روش نصب: لحیم‌کاری موجی از طریق سوراخ PCB
  • محدوده دمای عملیاتی: -40 درجه سانتیگراد ~ +105 درجه سانتیگراد
  • گواهینامه: مطابق با RoHS، REACH

2EDGK-5.08 پی سی بی سرپوش مستقیم PCB ترمینال بلوک PCB سبز 2 ~ 24pin 320V 15A

پارامترهای عملکرد الکتریکی

  • ولتاژ نامی IEC: 320 ولت
  • جریان نامی IEC: 20 آمپر
  • ولتاژ نامی UL: 300 ولت
  • جریان نامی UL: 15 آمپر
  • ولتاژ تحمل ضربه: 4 کیلو ولت
  • حداکثر محدوده سیم: 0.2 میلی‌متر مربع ~ 2.5 میلی‌متر مربع
  • مقاومت تماس کم: هدایت پایدار در برابر لرزش طولانی مدت و تغییرات دما

سناریوهای کاربرد

هدر قابل اتصال PCB مدل 2EDGK-5.08 به طور گسترده در تجهیزات اتوماسیون صنعتی، منابع تغذیه سوئیچینگ، سیستم‌های کنترل PLC، ابزار دقیق، تجهیزات نظارت امنیتی، کابینت‌های ارتباطی و دستگاه‌های الکتریکی ولتاژ پایین مورد استفاده قرار می‌گیرد. سازگاری جهانی آن به مهندسان اجازه می‌دهد تا استانداردهای سیم‌کشی را یکپارچه کنند، انواع قطعات را کاهش دهند و مدیریت موجودی و نگهداری پس از فروش را ساده کنند.
