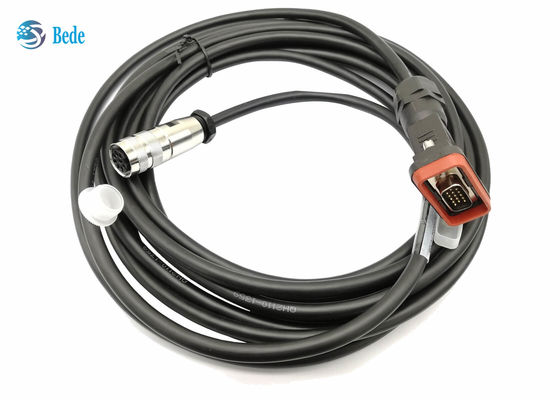

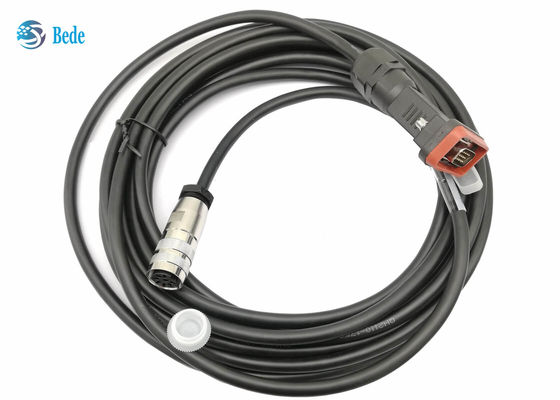

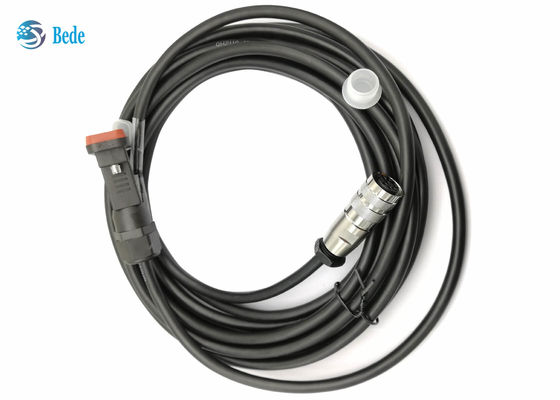

کابل های D-Sub 15 پین نر به AISG 8 پین ماده AISG برای ایستگاه پایه آنتن

کابل‌های D-Sub 15 پین نر به AISG 8 پین ماده برای ایستگاه پایه آنتن

توضیحات

    این کابل‌های AISG (گروه استانداردهای رابط آنتن) برای اتصال RCU (واحد کنترل از راه دور) و RRU (واحدهای رادیویی از راه دور) استفاده می‌شوند و داده‌ها و برق را به اجزای سیستم RET (شیب الکتریکی از راه دور) می‌رسانند.  به طور گسترده در شبکه‌های 3G، 4G و 5G استفاده می‌شود، به ویژه برای آنتن‌های ESC 3G، 4G و 5G، تقویت‌کننده‌های برج و تجهیزات ایستگاه پایه مناسب است.

مزایا

• طول را می‌توان برای پاسخگویی به نیازهای مختلف خریداران سفارشی کرد
• مناسب برای محیط‌های پیچیده با ایستگاه‌های پایه آنتن-40 درجه سانتیگراد ~ +85 درجه سانتیگراد
• مقاوم در برابر اشعه ماوراء بنفش، مناسب برای محیط‌های طولانی مدت در فضای باز
• درجه بازدارنده شعله با UL94-V0 مطابقت دارد
• کانکتورهای با کیفیت بالا، عمر جفت‌گیری بیش از 500 بار است
• هیچ پدیده غیرعادی در تست اسپری نمک 168H وجود ندارد

داده‌های الکتریکی

درباره کابل:

1. کابل 4 هسته‌ای، قطر 8 میلی‌متر، با لایه محافظ آلیاژ آلومینیوم-منیزیم، پوشش بیش از 85٪
2. هادی داخلی سیم مسی قلع اندود است که رسانایی الکتریکی خوبی دارد
3. پارامترهای کلی کابل به شرح زیر است، این است2 x 0.75mm2(20 AWG) رشته‌ای (برق) 2 x 0.25mm2(23 AWG) جفت تابیده (داده) کابل 6 هادی 7 میلی‌متری (0.26 اینچ) قطر
4. ما همچنین کابل دیگری با استاندارد پایین‌تر برای کاهش هزینه ارائه می‌دهیم: 2 x 0.41mm2(21AWG) رشته‌ای (برق) 2 x 0.21mm2 (24 AWG) جفت تابیده (داده) کابل 6 هادی 7 میلی‌متری (0.26 اینچ) قطر
5. درباره روکش بیرونی کابل، مواد PU یا PVC برای نظر شما وجود دارد, عملکرد PU بهتر است و قیمت PVC کمتر است

درباره کانکتور:

1.   تخصیص پین مطابق با مشخصات AISG.
2.     طرح پین ماده بر اساس DIN EN 61076-2-106:2012-04 variant 08-a است. پین‌های ماده 2، 4 و 8 برای برنامه‌های AISG استفاده نمی‌شوند، اما باید اطمینان حاصل شود که کانکتورهای نر کاملاً بارگذاری شده مطابق با DIN EN 61076-2-106:2012-04 variant 08-a قابل اتصال هستند.
3.   پین 1 نباید برای ساختارهای جدید استفاده شود، فقط برای حفظ سازگاری با نسخه‌های قدیمی مورد نیاز است.
4. برای اطلاعات بیشتر به AISG C485 V1.1 مراجعه کنید.
