جزئیات محصول:
پرداخت:
|
| روش سیم کشی: | جوشکاری | پین ها: | 5 |
|---|---|---|---|
| سبک: | نصب عقب | سوراخ نصب: | 18 میلی متر |
| طول: | 100 میلی متر | مقاومت contcat: | حداکثر 3Ω |
| برجسته کردن: | کابل های RET 5PINS,کابل های RET نصب پانل,کابل های 5 پین AISG RET,Panel Mounting RET Cables,5 Pins AISG RET Cables |
||

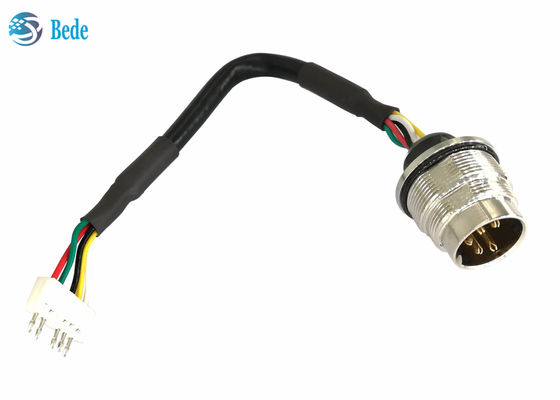

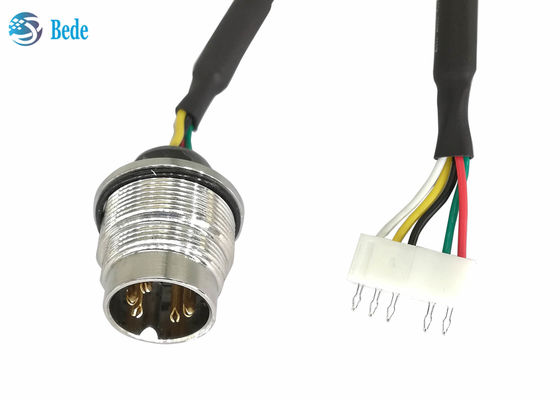

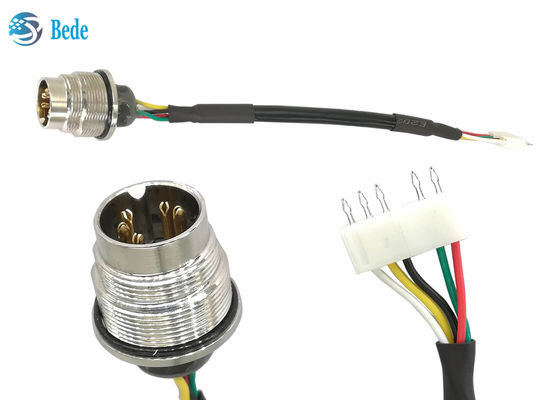

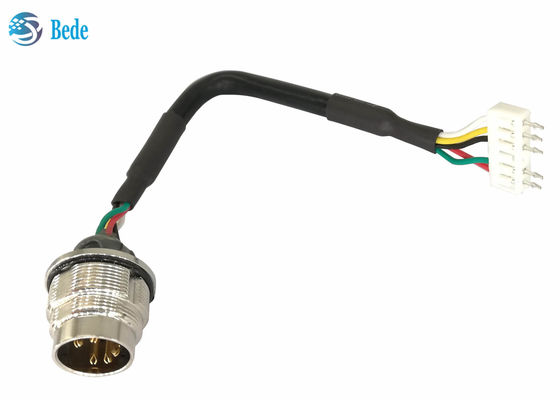

AISG RET کابل AISG پشت پانل نصب تماس های مردانه به 5 پین ترمینال Crimp
ساختار
1. پن تماس از اتصال AISG، مس نقره ای با طلا
2محفظه ای از کانکتور مرد AISG، مس با نیکل
3حلقه O برای مواد لاستیکی ضد آب
4چسب اپوکسی برای مهر و موم سیم و ضد آب
5لوله کوچک کننده گرما، رنگ و طول می تواند سفارشی شود
6. جاکت کابل با سپر، کابل گج 5 * 22AWG
7.پین تماس از terminal crimp، مس بر روی نقره
8. 6 پین ترمینال crimp، 3 پین متصل نمی شود. بلوک ترمینال از این انتهای می تواند سفارشی
![]()
مکان پین ها
طرحی که بر اساس استاندارد DIN EN 61076-2-106:2012-04 نسخه 08-a ساخته شده است. پین های نر 2، 4 و 8 برای کاربردهای AISG استفاده نمی شوند. پین نر 1 برای ساختارهای جدید استفاده نمی شود.فقط برای حفظ سازگاری با نسخه های قدیمی نیاز است. تخصيص پيين بر اساس مشخصات AISG![]()
