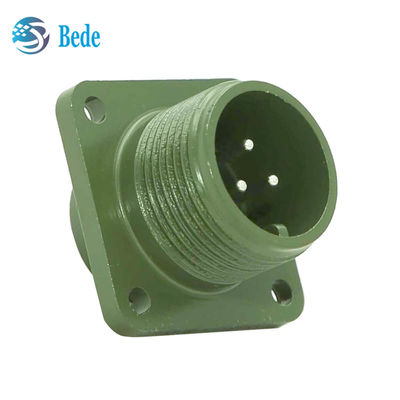

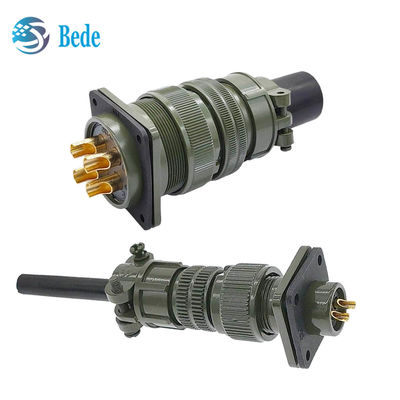

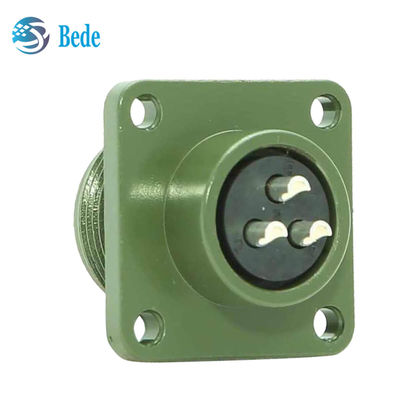

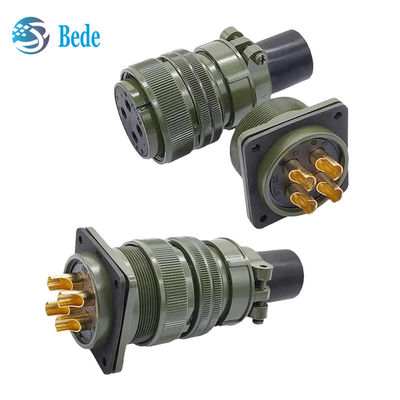

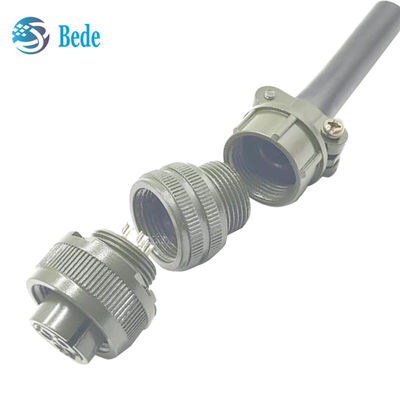

MIL-C-5015 استاندارد MS-3102 گیرنده های دایره ای سنگین برای نصب جعبه

کانکتورهای دایره‌ای سنگین MIL-C-5015 استاندارد MS-3102 با قابلیت نصب جعبه‌ای

کانکتور MIL-C-5015 چیست؟

کانکتورهای سری Mil-C-5015 با استاندارد کانکتور محیط خشن ایالات متحده Mil-C-5015 (GJB600) مطابقت دارند، با پوسته آلیاژ آلومینیوم با استحکام بالا، عایق لاستیکی مصنوعی، اتصال رزوه ای، موقعیت یابی درج متناوب، ترمینال های جوش و crimp، طراحی ساده و کاربردی، که به طور گسترده در ماشین آلات و تجهیزات صنعتی، کانکتورهای محیط خشن، تجهیزات دفاعی، کشتی ها، صنعت خودرو، ابزار دقیق، موتورهای سروو و غیره استفاده می شود. این سری کانکتورها از BEDE می توانند جایگزین محصولات مشابه در اروپا و ایالات متحده، مانند سری Amphenol 97، با قیمت های رقابتی تر باشند.

MIL-DTL-5015 دارای کوپلینگ های رزوه ای و قطبش تک کلید/کلید است که حداکثر سادگی را در طراحی نشان می دهد. کاربردها شامل سیستم های پشتیبانی زمینی با قابلیت اطمینان بالا و تاسیسات داخلی دریایی می باشد. Amphenol Industrial Operations پنج کلاس کانکتور را برای برآورده کردن الزامات مختلف تولید می کند.
طبقه بندی ها و توضیحات مختصر در زیر آورده شده است:
A – پوسته جامد – برای کاربردهای عمومی و غیر محیطی.
C – تحت فشار – برای استفاده در دیواره های تحت فشار یا موانع فشار؛ نشت هوا را صرف نظر از نوع و کلاس دوشاخه متصل به آنها محدود می کند.
E/F – مقاوم در برابر محیط با قابلیت کاهش تنش – طراحی شده برای کاربردهایی که کانکتور در معرض رطوبت، لرزش و تغییرات سریع فشار و دما قرار می گیرد.
R – مقاوم در برابر محیط سبک – کوتاه تر و سبک تر از کلاس های E و F، MS-R درجه بالایی از قابلیت اطمینان را در شرایط نامساعد ارائه می دهد: برای کاربردهای طراحی جدید توصیه می شود.

برای هرگونه سوال، لطفاً شماره محصول و مقدار مورد نیاز را همانطور که در شکل زیر نشان داده شده است به ما اطلاع دهید، و ما بهترین قیمت و خدمات را به شما ارائه خواهیم داد.

کد نوع کانکتور 5015 به چه معناست

MIL-C-5015-MS3100: گیرنده نصب دیواری با فلنج مربعی

MIL-C-5015-MS3101: دوشاخه اتصال کابل

MIL-C-5015-MS3102: گیرنده نصب جعبه‌ای با فلنج مربعی

MIL-C-5015-MS3106: دوشاخه مستقیم

MIL-C-5015-MS3108: دوشاخه زاویه دار 90 درجه

اندازهMIL-C-5015-3102A

آرایش داخلی کانکتور MIL-C-5015

تصویر زیر آرایش داخلی / شماره کد ردیف گروه سوراخ برای اندازه پوسته 20 را از جهت ورود پین نشان می دهد. در صورت نیاز به اطلاعات بیشتر با ما تماس بگیرید.
