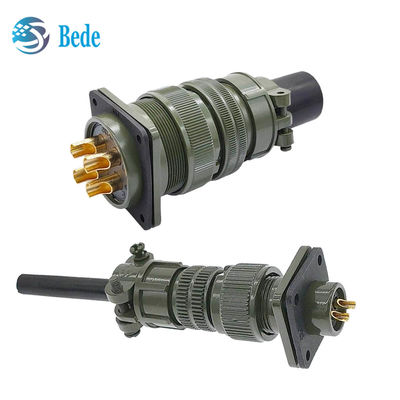

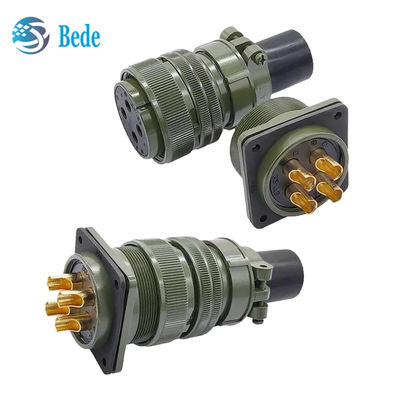

کانکتورهای دایره ای نظامی، گیره های نصب جعبه MS-3102 استاندارد MIL-C-5015

کانکتورهای دایره ای نظامی MIL-C-5015 استاندارد MS-3102 برای نصب روی جعبه

کانکتور MIL-C-5015 چیست؟

  کانکتورهای سری Mil-C-5015 با استاندارد Mil-C-5015 (GJB600) کانکتورهای محیط خشن ایالات متحده مطابقت دارند، با پوسته آلیاژ آلومینیوم با استحکام بالا، عایق لاستیکی مصنوعی، اتصال رزوه ای، موقعیت یابی درج متناوب، ترمینال های جوشکاری و چین دار، طراحی ساده و کاربردی، به طور گسترده در ماشین آلات و تجهیزات صنعتی، کانکتورهای محیط خشن، تجهیزات دفاعی، کشتی ها، صنعت خودرو، ابزار دقیق، سروو موتورها و غیره استفاده می شود. این سری کانکتورها از BEDE می توانند جایگزین محصولات مشابه در اروپا و ایالات متحده شوند، مانند سری Amphenol 97، و با قیمت های رقابتی تر.

   MIL-DTL-5015 دارای کوپلینگ های رزوه ای و قطبش تک کلید/شیار کلید است که حداکثر سادگی را در طراحی نشان می دهد. کاربردها شامل تجهیزات پشتیبانی زمینی نظامی، مهمات و تاسیسات کشتی می شود. Amphenol Industrial Operations پنج کلاس از کانکتورها را برای پاسخگویی به نیازهای مختلف تولید می کند.
   نام کلاس ها و توضیحات مختصر در زیر فهرست شده است:
A – پوسته جامد – برای کاربردهای عمومی و غیر محیطی.
C – تحت فشار – برای استفاده در دیواره های تحت فشار یا موانع فشار؛ نشت هوا را بدون توجه به نوع و کلاس دوشاخه جفت شده با آنها محدود می کند.
E/F – مقاوم در برابر محیط با کاهش فشار – طراحی شده برای کاربردهایی که کانکتور در معرض رطوبت، لرزش و تغییرات سریع فشار و دما قرار می گیرد.
R – مقاوم در برابر محیط سبک وزن – کوتاه تر و سبک تر از کلاس های E و F، MS-R درجه بالایی از قابلیت اطمینان را در شرایط نامساعد ارائه می دهد: برای کاربردهای طراحی جدید توصیه می شود.

    برای هرگونه سوال، لطفاً شماره محصول و مقدار مورد نیاز را همانطور که در شکل زیر نشان داده شده است به ما اطلاع دهید، و ما بهترین قیمت و خدمات را به شما ارائه خواهیم داد

کد نوع کانکتور 5015 به چه معناست

MIL-C-5015-MS3100: گیرنده نصب دیواری با فلنج مربع

MIL-C-5015-MS3101: دوشاخه اتصال کابل

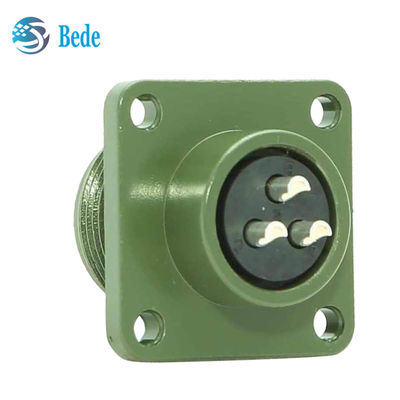

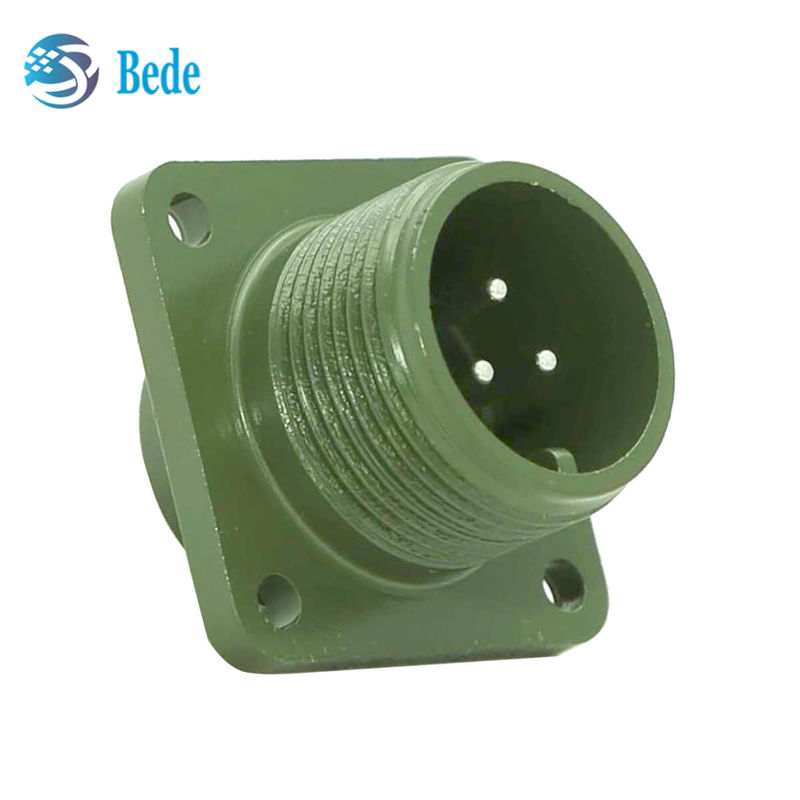

MIL-C-5015-MS3102: گیرنده نصب روی جعبه با فلنج مربع

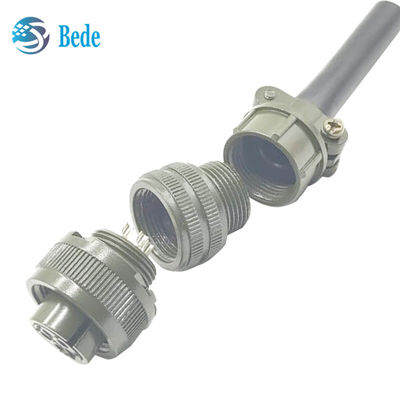

MIL-C-5015-MS3106: دوشاخه مستقیم

MIL-C-5015-MS3108: دوشاخه 90 درجه

اندازه MIL-C-5015-3102A

آرایش درج کانکتور MIL-C-5015

تصویر زیر آرایش درج / شماره کد ردیف گروه سوراخ پوسته  سایز 20 را از جهت وارد کردن پین نشان می دهد. لطفاً در صورت نیاز به اطلاعات بیشتر با ما تماس بگیرید.
