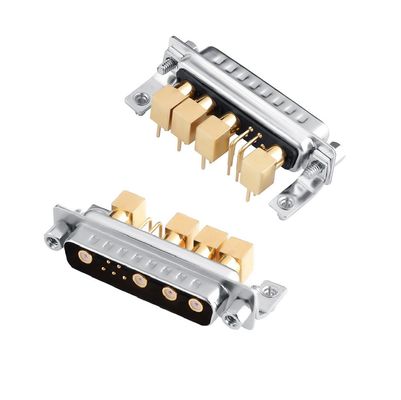

D-Sub مخلوط کانکتور کواکسیال RF / قدرت کانکتور زاویه راست 9W4 برای PCB

کانکتور ترکیبی کواکسیال D-Sub RF / Power Righ Angle Conecector 9W4 برای PCB

عملکرد و استفاده


   این کانکتور DB ترکیبی 9W4 دارای 5 پین برق و 4 پین سیگنال است که در زمینه های نظامی، اتوماسیون، رباتیک و سایر زمینه ها استفاده می شود.

مواد و عملکرد

1. تمام پین های تماس از برنج ماشینکاری شده و کاملاً آبکاری شده با طلا هستند، با هدایت خوب و مقاومت تماسی بسیار کم.
2. عایق از پلاستیک PBT سیاه با 30٪ الیاف شیشه ساخته شده است، درجه آتش نشانی مطابق با UL -94 -V0 است.
3. پوسته از برنج ساخته شده است، نیکل اندود شده است تا اثر ضد زنگ و ظاهر زیبایی داشته باشد.

الکتریکی ومکانیکی ویژگی ها

1. رتبه بندی جریان تماس با توان بالا: 10، 20، 30 یا 40 آمپر
2. ولتاژ کاری: 300 ولت
3. مقاومت تماس با توان بالا: حداکثر 10 میلی اهم
4. ولتاژ مقاومت دی الکتریک: 1000 VAC به مدت 1 دقیقه
5. مقاومت عایق: حداقل 2000 کیلو اهم
6. رتبه بندی دما: -55 درجه سانتیگراد تا +125 درجه سانتیگراد
7. فرکانس رادیویی: 0~3 گیگاهرتز
8. نیروی درج: 0.2~2 نیوتن/پین برای پین های برق و 2~7 نیوتن/پین برای پین های فرکانس رادیویی
9. نیروی استخراج:  0.2 نیوتن/پین برای پین های برق و 0.5 نیوتن/پین برایپین های فرکانس رادیویی
10. دوام: 500 چرخه

جزئیات اندازه محصول و طرح سوراخ PCB در زیر نشان داده شده است
