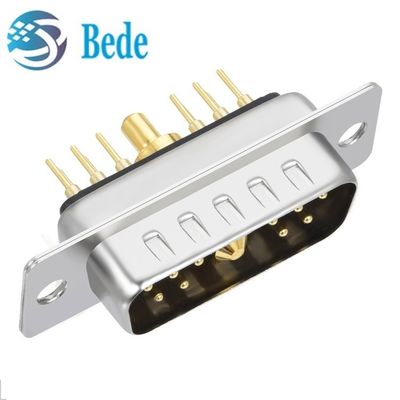

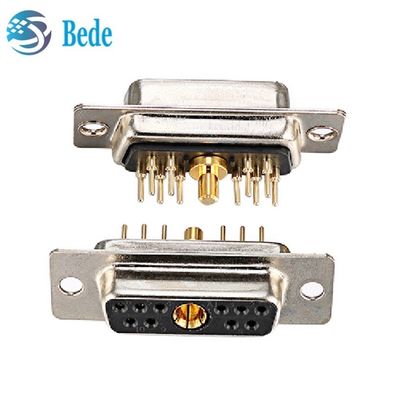

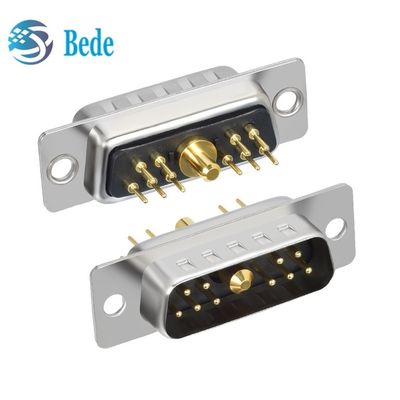

11W1 ترکیب D Sub Connectors مرد / زن مخلوط سیگنال جریان بالا و کواکسیال

کانکتورهای ترکیبی 11W1 D Sub نر / ماده، سیگنال های ترکیبی با جریان بالا و کواکسیال

توضیحات

این کانکتورهای ترکیبی 11W1 (نر و ماده) بر اساس اندازه های استاندارد پوسته D-Sub طراحی شده اند و امکان ترکیب مخاطبین مانند سیگنال ها با برق یا مخاطبین ولتاژ بالا را فراهم می کنند که مزیت یک محصول اتصال I/O استاندارد صنعتی را به همراه دارد. تمام پین های تماس نر و ماده از برنج ماشین کاری شده و با دو لایه آبکاری Ni-Au هستند که مزایایی را از نظر ظرفیت حمل جریان، تنوع تماس، آبکاری مناسب و افزایش استحکام مکانیکی ارائه می دهند.

کاربردها:

ساخت ماشین آلات, پزشکی, رباتیک و اتوماسیون, حمل و نقل

مشخصات الکتریکی

1. رتبه بندی تماس با توان بالا: 10، 20، 30 یا 40 آمپر اختیاری، برای جزئیات، نقاشی و جدول زیر را بررسی کنید
2. رتبه بندی کانکتور با تماس سیگنال: 3.0 آمپر
3. ولتاژ عملیاتی: 300 ولت
4. مقاومت تماس با توان بالا: حداکثر 2.7 میلی اهم
5. ولتاژ مقاومت: 1000 ولت AC برای 1 دقیقه
6. مقاومت عایق: حداقل 2000 مگا اهم
7. رتبه بندی دما: -55 درجه سانتیگراد تا +125 درجه سانتیگراد
