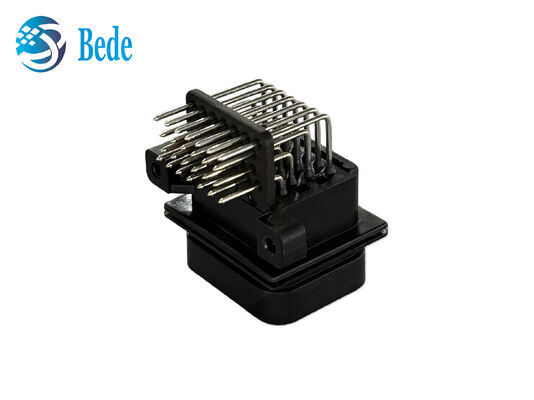

AMP 3-1437290-7 26-Pin Superseal ECU خودرو کنتاکتور 3-Slots 9-6437287-8

AMP 3-1437290-7 26-Pin Superseal ECU خودرو کنتاکتور 3-Slots 9-6437287-8
AMP 3-1437290-7 26-Pin Superseal ECU خودرو کنتاکتور 3-Slots 9-6437287-8 AMP 3-1437290-7 26-Pin Superseal ECU خودرو کنتاکتور 3-Slots 9-6437287-8 AMP 3-1437290-7 26-Pin Superseal ECU خودرو کنتاکتور 3-Slots 9-6437287-8 AMP 3-1437290-7 26-Pin Superseal ECU خودرو کنتاکتور 3-Slots 9-6437287-8

تصویر بزرگ :  AMP 3-1437290-7 26-Pin Superseal ECU خودرو کنتاکتور 3-Slots 9-6437287-8

جزئیات محصول:
محل منبع: چین
نام تجاری: BEDE
گواهی: RoHS
شماره مدل: 3-1437290-7/6437288-4
سند: 3-1437290-7 (1).pdf
پرداخت:
مقدار حداقل تعداد سفارش: 500
قیمت: قابل مذاکره
زمان تحویل: بر اساس مقادیر
شرایط پرداخت: T/T، وسترن یونیون
قابلیت ارائه: 3000 عدد در روز
مخاطب
توضیحات محصول جزئیات
سری: AMP SUPERSEAL 1.0 سنجاق: 26 پین
شماره قسمت زن: 3-1437290-7 شماره قطعه مرد: 9-6437287-8
مواد: محفظه PA66+GF، پایانه های مسی قلع اندود/طلا محدوده دما: -40℃~+125℃
رتبه بندی ضد آب: IP65
برجسته کردن:

کانکتور ECU خودرو 26 پین

,

3-اسلات اتصالات ECU خودرو

,

اتصال ECU اتومبیل سوپر سیل

کانکتور ECU خودروی سوپرسیل AMP 3-1437290-7 با 26 پین و 3 اسلات 6437288-4

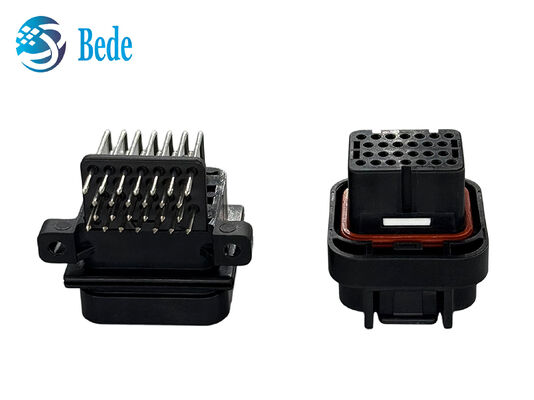

کانکتور AMP SUPERSEAL 1.0 با 26 پین برای محیط‌های سخت خودرو مهندسی شده است. این مجموعه کامل شامل یک هدر پین نری PCB با زاویه راست (برای لحیم‌کاری به ECU و ماژول‌های کنترل) و یک سوکت مهار سیم مادگی با یک مهر و موم لاستیکی قرمز یکپارچه است که اتصالات قابل اعتماد سیم به برد و عملکرد آب‌بندی عالی را تضمین می‌کند. این کانکتور فشرده، بادوام و با کارایی بالا، راه‌حلی ایده‌آل برای کاربردهای الکترونیکی خودروی پرتقاضا است.
مشخصات محصول
قطعه ویژگی‌ها شماره قطعه TE مشخصات
تعداد پین / حفره 26 موقعیت (24 موقعیت سیگنال + 2 سوراخ کور ساختگی، چیدمان 4 ردیفه: 6+7+7+6) - انتقال سیگنال و توان چندگانه
فاصله پین 1.0 میلی‌متر - فاصله استاندارد SUPERSEAL 1.0
جریان نامی تا 15 آمپر در هر پین (سازگار با سیم مهار خودروی 0.5~1.25 میلی‌متر مربع) - کاربرد خودرو با جریان بالا
دمای عملیاتی -40 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد - مناسب برای محفظه موتور
جنس بدنه PA66+GF (نایلون تقویت شده با شیشه، درجه اشتعال UL94 V-0) - مواد درجه یک خودرو با استحکام بالا
جنس پین آلیاژ مس، روکش طلا / قلع (ضد اکسیداسیون، هدایت بهبود یافته) - اتصال الکتریکی با قابلیت اطمینان بالا
سبک نصب نری: نوع لحیم‌کاری PCB با زاویه راست؛ مادگی: نوع پرس مهار سیم - نصب PCB و مهار سیم

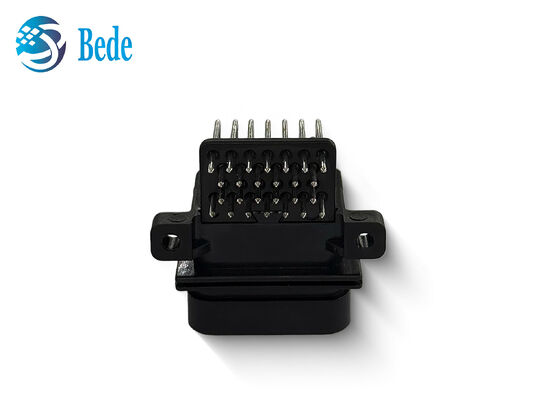

هدر نری (سمت PCB) PA66+GF مشکی، پین‌های با زاویه راست 26 پین، سوراخ‌های نصب  9-6437287-8 نوع لحیم‌کاری PCB با زاویه راست

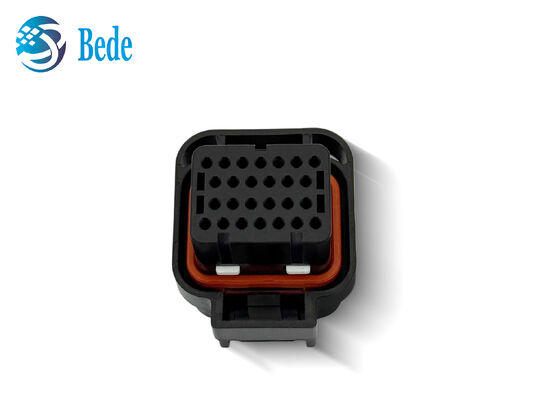

بدنه مادگی (سمت سیم) PA66+GF مشکی، مهر و موم سیلیکونی، چیدمان 4 ردیفه 26 سوراخه، قفل 3-1437290-7 سیم به برد، IP65
ویژگی‌های محصول
  • قابلیت اطمینان درجه خودرو، ضد ضربه و مقاوم در برابر دما
  • ضد آب و ضد گرد و غبار IP65 برای محیط‌های سخت
  • طراحی با زاویه راست 26 پین با چگالی بالا باعث صرفه‌جویی در فضای ECU می‌شود
  • 100% سازگار با قطعات اصلی TE/AMP
  • پرس آسان و لحیم‌کاری PCB برای تولید انبوه
AMP 3-1437290-7 26 Pin Superseal Automotive ECU Connector
کاربردها
  • خودروهای سوخت سنتی: اتصال مهار سیم برای ECU، کنترل‌کننده‌های گیربکس، BCM، ABS و سایر واحدهای کنترل الکترونیکی
  • خودروهای انرژی نو: اتصال برد به سیم برای VCU، BMS، MCU، OBC و سایر اجزای اصلی کنترل الکترونیکی
  • سایر زمینه‌ها: سیستم‌های کنترل الکترونیکی صنعتی (ماشین‌آلات ساختمانی، وسایل نقلیه تجاری، ماشین‌آلات کشاورزی) که نیاز به حفاظت و قابلیت اطمینان بالا دارند
نصب:هدر نری را به PCB لحیم کنید؛ بدنه مادگی را به مهار سیم پرس کرده و قفل کنید.
یادداشت‌ها:از آسیب دیدن مهر و موم خودداری کنید، به درستی تراز کنید، در محدوده مشخصات نامی کار کنید و در محیط تمیز نصب کنید.
