| پین: | 35 پین | سری: | امپسیل |
|---|---|---|---|
| شماره قسمت زن: | 1-776164-1 | شماره قطعه مرد: | 1-776231-1 |
| مواد: | PBT | محدوده دما: | -40℃~+125℃ |
| برجسته کردن: | اتصال ECU اتومبیل 35 پین,1-776164-1 اتصال ECU خودرو,AMP اتصالات ECU خودرو |
||

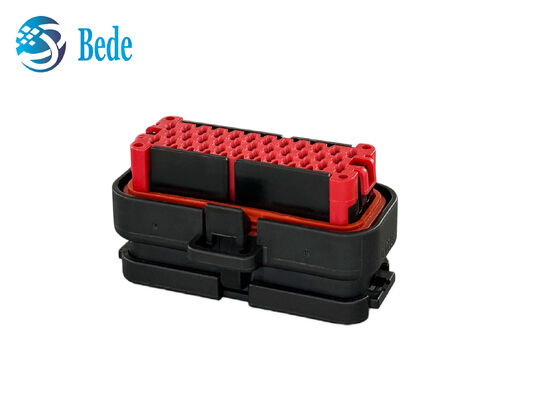

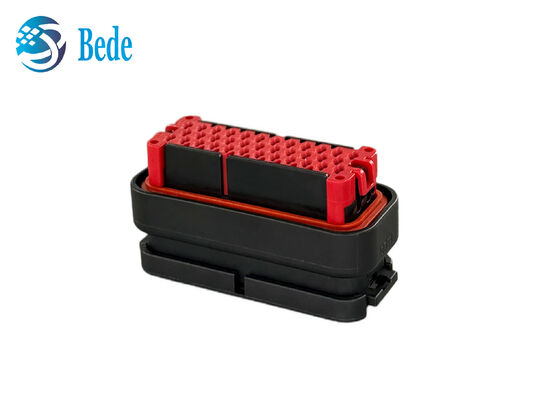

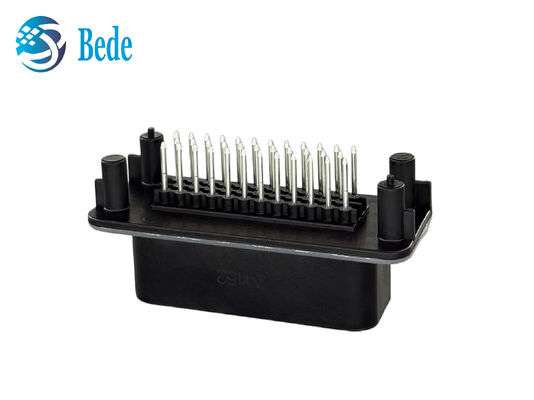

برای پروژه هایی که نیاز به یک اتصال چند موقعیت فشرده دارند، جفت 776164-1 و 776231-1 یک راه حل عملی سیم به تخته ارائه می دهد.هر دو قسمت بخشی از خانواده کانکتور AMPSEAL هستند و از یک خط مرکزی 4 میلی متری با 35 موقعیت استفاده می کنند. 776164-1 در سمت سیم کار می کند، در حالی که 776231-1 یک صفحه PCB عمودی است، ایجاد یک اتصال متناسب بین کابل و صفحه مدار.
طراحی محفظه مهر و موم به محافظت از اتصال در تجهیزات کمک می کند که در آن رطوبت، گرد و غبار یا شرایط بیرونی ممکن است نگران کننده باشد.محفظه سیاه دارای یک ساختار کلید روشن و طراحی قفل برای حمایت از جفت گیری صحیح و مونتاژ پایدار استطرح سه ردیف همچنین نقاط اتصال زیادی را بدون اشغال فضای زیاد فراهم می کند.
این محصول برای مشتریانی که به دنبال یک راه حل اتصال جایگزین بر اساس مشخصات 776164-1 و 776231-1 هستند مناسب است.و پروژه های تولید بزرگتر.
| قسمت شماره | 776164-1 / 776231-1 | سری | آمپسیال |
| موقعیت ها | 35 | صف ها | 3 |
| نوع تماس | سوکت / پین | ارتباط | سیم به تخته |
| خط مرکز | 4 میلی متر | مهر و موم | مهر و موم |

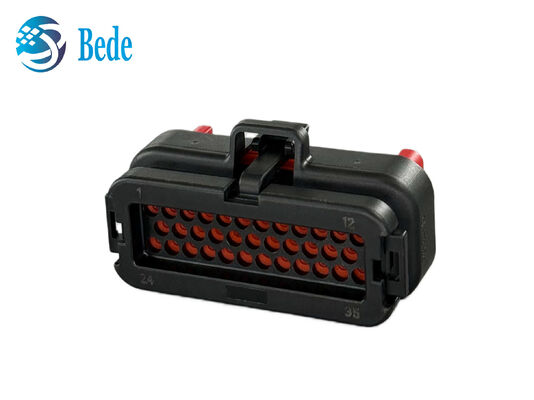

35 - طرح بندی موقعیت
این کانکتور دارای ۳۵ کانکتور است که در سه ردیف ترتیب داده شده اند و یک طرح تماس واضح و جمع و جور را فراهم می کند. خط مرکزی ۴ میلی متری باعث می شود که ترمینال ها به طور مساوی فاصله داشته باشند.
ساختار کلید روشن
جزئیات محفظه کلیدی به تنظیم جهت درست جفت گیری کمک می کند و احتمال جمع آوری نادرست را کاهش می دهد.
طراحی قفل امن
یک ساختار قفل داخلی کمک می کند تا قطعات اتصال را پس از جفت شدن با هم نگه دارد و از اتصال پایدار پشتیبانی می کند.
طرح های مختلف تماس
تماس های سوکت در 776164-1 استفاده می شود، در حالی که 776231-1 از تماس های پین استفاده می کند. طراحی تماس مطابقت آنها جفت اتصال کامل را تشکیل می دهد.

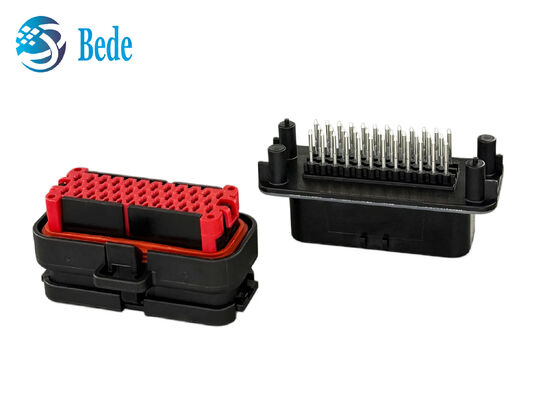

طراحی اتصال سوکت و پین
776164-1 از تماس های سوکت استفاده می کند ، در حالی که 776231-1 از تماس های پین استفاده می کند. این دو طرح یک سیستم اتصال متناسب برای اتصال سیم و PCB را تشکیل می دهند.
تجهیزات کامیون و اتوبوس
سیستم های الکتریکی در کامیون ها و اتوبوس ها ممکن است از این جفت کانکتور استفاده کنند که در آن چندین خط برق یا سیگنال باید در یک طرح فشرده متصل شوند.
ماشین آلات ساختمانی
در داخل حفاری، بارگذاری، خندق و سایر تجهیزات سنگین، جعبه های کنترل و سیستم های الکتریکی مرتبط با آن قرار می گیرد.
تجهیزات کنترل صنعتی
در پانل های کنترل، ماژول های کنترل و تجهیزات صنعتی، طراحی 35 موقعیت از اتصال قدرت و سیگنال پشتیبانی می کند.
ماشین آلات کشاورزی
تراکتورها، ماشین های کشاورزی، فولکلورها و سایر تجهیزات دارای واحدهای کنترل الکترونیکی می توانند این جفت کانکتور را در سیستم های سیم کشی خود قرار دهند.
776164-1 و 776231-1 برای چه استفاده می شوند؟
A: آنها یک جفت کانکتور تطبیقی را برای اتصال سیم به صفحه و سیم به دستگاه تشکیل می دهند. 776164-1 خانه سمت سیم است ، در حالی که 776231-1 سر صفحه PCB عمودی است.
از چه ماده ای برای محفظه اتصال استفاده می شود؟
ج: محفظه از PBT ساخته شده و به رنگ سیاه عرضه می شود.
ميتونم به صورت جداگانه 776164-1 و 776231-1 سفارش بدم؟
A: بله. دو مدل می توانند به صورت جداگانه سفارش داده شوند. لطفا برای تعداد موجود و جزئیات سفارش با ما تماس بگیرید.
آیا قبل از سفارش بزرگتر می توان نمونه ها را سفارش داد؟
A: بله. نمونه ها می توانند برای بررسی محصول و آزمایشات مونتاژ قبل از سفارش تولید بزرگتر تنظیم شوند.
چطور کیفیت محصول را در طول تولید کنترل می کنید؟
A: ما محصول را در مراحل مختلف تولید بررسی می کنیم. نکات اصلی شامل اندازه محصول، شکل، مواد، ظاهر و جزئیات قطعات است.
شما چه روش های پرداختی را می پذیرید؟
A: ما به طور معمول T / T و Western Union را قبول می کنیم، در حالی که سایر روش های پرداخت می تواند با توجه به سفارش مورد بحث قرار گیرد.
